4．5．fvs318v3配置
1．实验目的
随着netgear的快速发展，越来越多的用户将性能价格比较好的netgear的产品作为以后网络扩展的重点选择之一，但是需要考虑到与原来环境中的网络产品是否具备兼容性的问题，本文就netgear的vpn网络产品与第三方的网络产品的对接的配置方面进行详细描述。netgear的vpn网络产品与众多厂家兼容，其中包括cisco、netscreen、fortigate、sonicwall等著名厂商的vpn网络产品，本文就以cisco的pix 515作为例子进行阐述。
本问适用于netgear的产品包括：
fvs114/fwg114p/fvs318v3/fvs124g/fvs328/fvl328/fvs338/fvx538
与netscreen、fortigate、sonicwall配置可以参考：
2．实验环境:

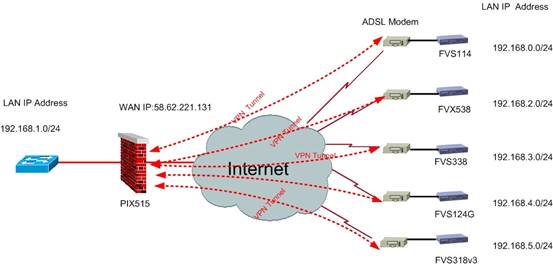

2．1．vpn网络拓扑结构图:
此实验中，我们以cisco pix 515作为vpn的中心设备，各分之机构分别采用netgear的fvs318v3，fvs124g，fvs338，fvx538，fvs114；
2．2．中心vpn设备pix515基本端口信息：
pix 515 lan口 ip地址：192.168.1.1/255.255.255.0
pix 515 wan 口ip地址：58.62.221.131/255.255.255.248,网关：58.62.221.129
2．3．各分之netgear vpn设备端口信息：
产品型号
内网
外网
fvs114
lan ip：192.168.0.1/255.255.255.0
wan ip：adsl动态获取公网ip
fvx538
lan ip：192.168.2.1/255.255.255.0
wan ip：adsl动态获取公网ip
fvs338
lan ip：192.168.3.1/255.255.255.0
wan ip：adsl动态获取公网ip
fvs124g
lan ip：192.168.4.1/255.255.255.0
wan ip：adsl动态获取公网ip
fvs318v3
lan ip：192.168.5.1/255.255.255.0
wan ip：adsl动态获取公网ip
3．中心vpn设备cisco pix515 配置
3．1．配置pix 515的基本信息

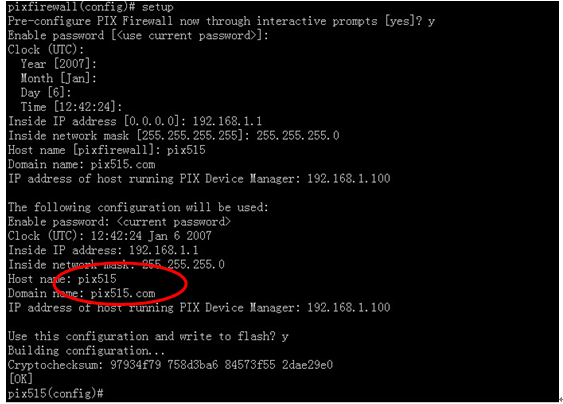

pix515的configure模式下,输入setup即开始配置pix515的基本信息，如inside ip地址、host name、domain name等信息，如下图所示：
留意上红圈的内容，在netgear 的vpn配置中需要用到。
3．2．配置pix 515的nat并实现访问internet
1）.在pix 515系统默认情况下ethernet0是属外部网卡outside, ethernet1是属内部网卡inside, inside在初始化配置成功的情况下已经被激活生效了，但是outside必须命令配置激活：
pix515e（config）#interface ethernet0 auto
pix515e（config）#interface ethernet1 auto
2）采用命令nameif定义outside和inside安全级别:
pix515e（config）#nameif ethernet0 outside security0
pix515e（config）#nameif ethernet0 inside security100
security0是外部端口outside的安全级别
security100是内部端口inside的安全级别
3）配置外网口ip地址：
pix515e（config）#ip address outside 58.62.221.131 255.255.255.248
4）实现nat地址转换：
pix515e（config）#global （outside） 1 interface
pix515e（config）#nat （inside） 1 192.168.1.0 255.255.255.0
5）允许ping命令的操作：
pix515e（config）#conduit permit icmp any any
6）添加缺省静由
pix515e（config）#route outside 0.0.0.0 0.0.0.0 58.62.221.129

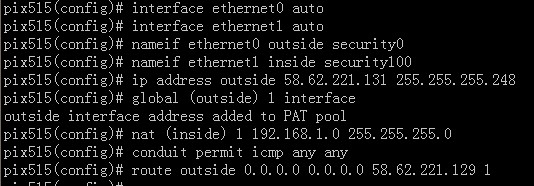

如下图所示：
3．3．配置isakmp policy（配置ike的policy）
1） 在外部接口上启用isakmp策略。
pix515e（config）#isakmp enable outside
2） 定义编号为9的isakmp策略，认证方式使用预共享密钥:pre-share key
pix515e（config）#isakmp policy 9 authentication pre-share
3） 针对分支机构的动态公有ip，配置isakmp预共享密钥，如12345678，0.0.0.0表示适合于所有的公有ip地址。（注：如果对方是静态的ip则直接替换即可，但是则不需要用到下列说明的动态map了，而是要使用静态map）
pix515e（config）#isakmp key 12345678 address 0.0.0.0 netmask 0.0.0.0
4） 对于编号为9的isakmp策略的加密算法使用3des （注：可更改，与分支对应即可）
pix515e（config）#isakmp policy 9 encryption 3des
5） 对于编号为9的isakmp策略的hash完整性算法使用md5 （注：可更改，与分支对应即可）
pix515e（config）#isakmp policy 9 hash md5
6） 对于编号为9的isakmp策略，密钥交换组dh（diffie-hellman）长度为group 1
（注:group1提供768 位的密钥生成资料,可更改，与分支对应即可；该协议会决定ipsec 节点为ipsec 连接的第二阶段建立彼此使用的临时会话钥匙的方法）
pix515e（config）#isakmp policy 9 group 1

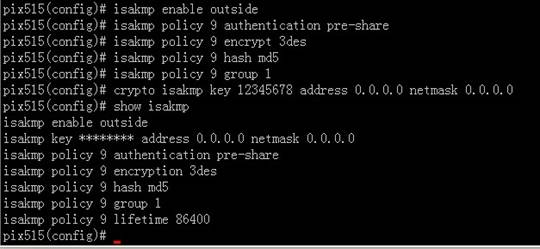

如下图所示：
3．4．配置加密ipsec transforms-set集合和access list列表
1） 定义加密ipsec的名字为netgear的transform-set集合，采用3des加密算法和sha完整性算法
pix515e（config）#crypto ipsec transform-set netgear esp-3des esp-sha-hmac
2） 定义中心lan与各分支lan之间的访问列表（编号为90）
access-list 90 permit ip 192.168.1.0 255.255.255.0 192.168.0.0 255.255.255.0
access-list 90 permit ip 192.168.1.0 255.255.255.0 192.168.2.0 255.255.255.0
access-list 90 permit ip 192.168.1.0 255.255.255.0 192.168.3.0 255.255.255.0
access-list 90 permit ip 192.168.1.0 255.255.255.0 192.168.4.0 255.255.255.0
access-list 90 permit ip 192.168.1.0 255.255.255.0 192.168.5.0 255.255.255.0
