itbaby 发表于 2011-11-02 20:04

利用sonicwall utm技术解决p2p、qq等问题

xx公司是是一个将近100台电脑的企业，公司已经建立相应的信息化服务，如：邮件系统、办公oa系统、erp系统等。现在面临的问题是在使用网络的时候，带宽和资源经常被一些非法的、和工作无关的数据占用！导致邮件、上网查询资源等速度非常缓慢，严重影响工作效率。通过网管人员的明察暗访了解到，少数员工长期开启bt、emule、讯雷等下载软件下载电影、音乐等和工作无关的内容，严重的占用了公司带宽资源，也有部分员工使用qq等工具聊天，做和工作无关的事情！通过路由器封堵了bt、讯雷、qq等的端口和服务器ip地址后，情况有所好转。但一段时间后，发现又出现类似问题，原来都使用80、21或代理等方式绕过了ip和端口检查。

解决思路：

通过网上查询和电话沟通，发现最近流行的utm技术可以从应用层通过签名来实现对上述问题的封杀。但细问只下，发现许多产品只能封比较老版本的bt、emule等，却不能封堵讯雷等最近大家常用的工作，有些又不能封qq等，也有些不能封pplive等。可以说这个选择产品的过程非常痛苦！最后，经常比较，选择了sonicwall的utm解决方案。sonicwall的utm功能包括防火墙、vpn、网关防病毒、入侵保护服务和反间谍软件等从网络层到应用层的七层安全保护。利用其入侵保护功能可以做到从应用层通过签名的方式来封杀bt、emule、pplive、讯雷等p2p应用，也可以封杀msn、qq等im应用，杜绝了通过代理、变换端口而使用上述程序危害网络。同时，还可以实现网关防病毒、反间谍软件以及其他的针对应用层的攻击的检测和保护，如sql server的注入的保护等。

关键技术：

sonicwall的utm技术是从应用层去分析攻击、病毒、威胁的特征，通过深度包检测dpi技术，实现对数据从网络层、传输层到应用层的分析和检测，从而保证数据的安全！一旦开启utm功能，utm设备就将对进出的数据包做一个从网络层、传输层到应用层的检测，实时扫描数据包的内容，查看其是否包含有相关的病毒、木马、蠕虫或威胁的签名，比如是否有qq、讯雷的签名等，从而决定是否阻止其数据的通过，来保证网络的安全！

配置过程：

我们将一根交叉线和sonicwall的utm设备的x0口相连，并将自己的pc的ip设置成192.168.168.x中非192.168.168.168的ip地址，在浏览器中输入，在出现的登陆界面输入帐号密码，默认为admin/password。

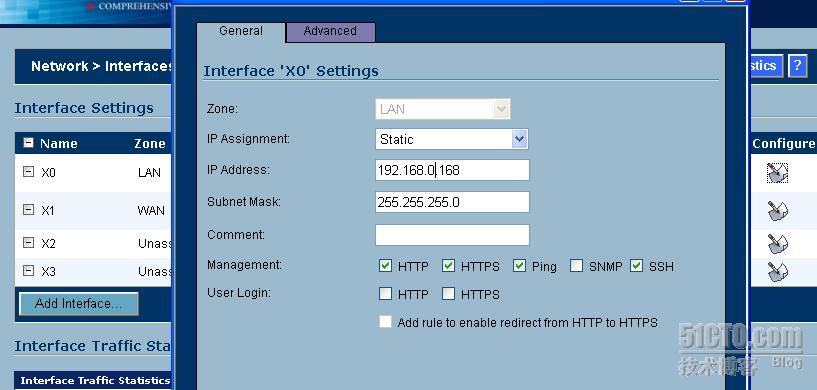

当我们登陆sonicwall的设备后，点选左边栏的network选项，选择其下的interfaces，我们选择x0（lan口），编辑它，配置lan口的ip地址、掩码等信息。如下图所示：

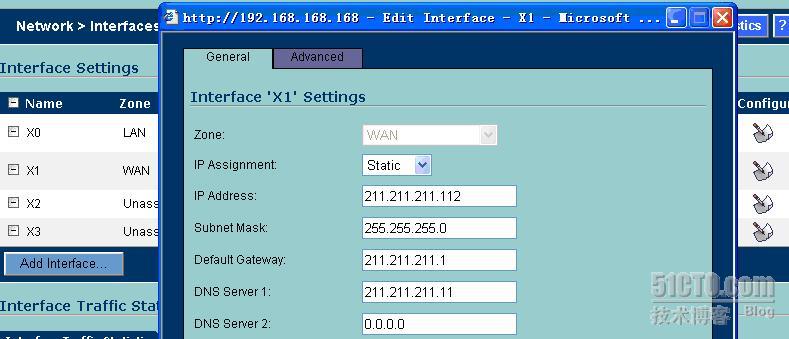

然后，我们选择x1（wan口），配置wan口的ip地址、掩码、网关、dns服务器等。如下图所示：

在配置完网络方面的参数后，我们将配置防火墙规则，默认的规则为从lan到wan全部允许，从wan到lan全部禁止。我们可以禁止一些不允许的访问，选择firewall下的access rules，如下图所示：

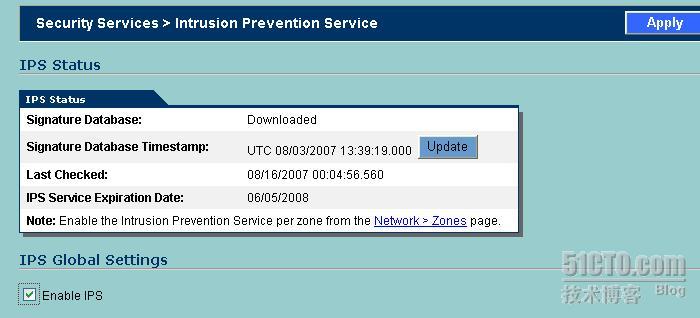

如果我们要封杀p2p和im等程序的使用，那就要进入相关的utm界面，选择security services下的intrusion prevention，并将ips功能勾选上，如下图所示：

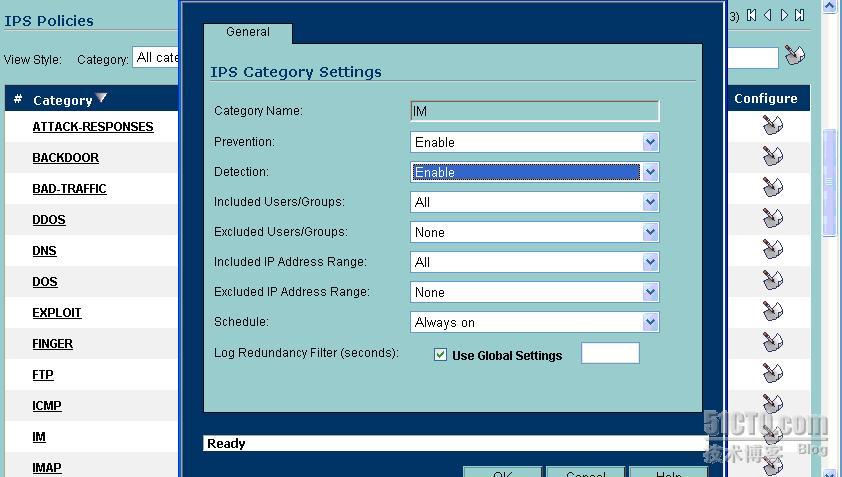

找到我们需要封堵的类型如im、p2p等，编辑它，在prevention处选择enable，如果想允许部分人使用，在excluded ip address range处选择例外的ip地址。

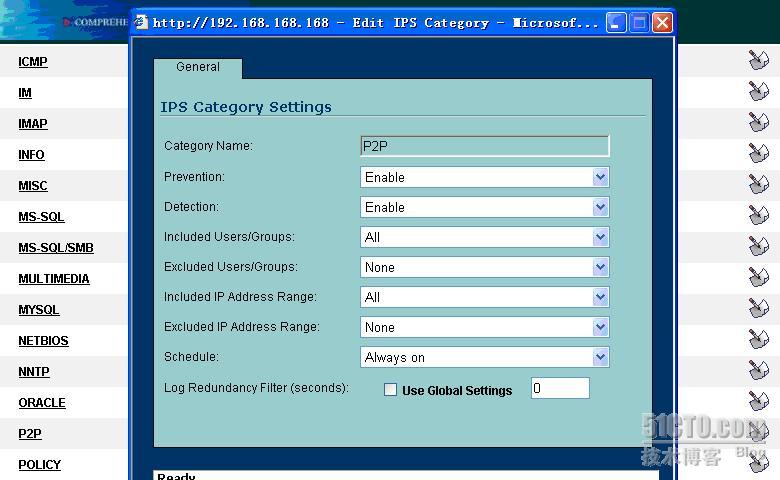

下图是封杀p2p协议的配置：

整个配置已经完成。

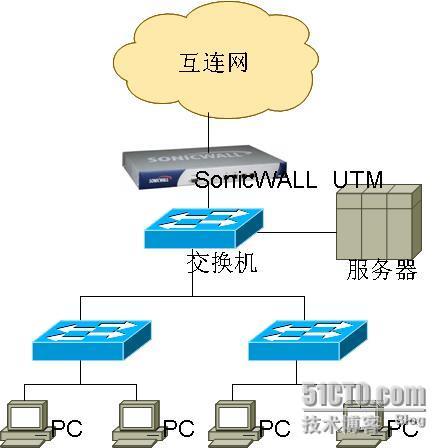

网络拓扑图：
