（3）配置防火墙使用radius服务器进行验证

　　在radius client项目里面，可以定义一个主的radius服务器和备份的radius服务器。防火墙首先和主的radius服务器联系，如果主的radius服务器没有响应，则转到备份的radius服务器上。

　　在primary和backup server里面的设置介绍如下:

　　•server address — radius的ip地址.

　　•auth port — radius服务器的验证端口号，radius客户端会使用该端口和radius服务器通讯，在大部情况下，默认的端口号都不应该修改。

　　•acct port — radius的计费端口号。在大多数情况下默认的端口号不需要修改。

　　•secret phrase— radius客户端和服务器之间的通讯密钥。该密钥必须在服器端和客户端单独配置，并要求相互一致。

　　•nas identifier —防火墙充当nas（网络访问服务）角色，允许合法的外部用户访问网络。在一个radius会话里面，nas必须递交nas身份标识到radius服务器，在该例子里nas的身份标识可以是防火墙的ip地址或有效的用户名，在某些应用场合里，radius服务器有可能要求nas提供有效的用户名，而我们则可以在该处填写合法的用户名提交到radius服务器进行验证。然而在大多数场合下面，radius服务器并不要求nas提供用户名。

　　点击 apply保存配置

　　注意：在试验中我们采用windows 的ias作为radius服务器，nas身份标识不需要在ias里面配置，同时在ike策略里的authentication type 应该选择generic （pap）的方式。

　　2.4 ipsec vpn 客户端软件xauth的配置

　　在此之前，你必须在不需要xauth的情况下，配置好vpn客户端。测试到vpn防火墙的连接通过后，在配置里面添加相应的xauth选项即可:

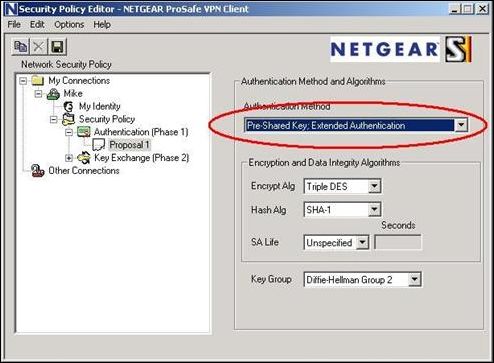

　　1.点击authentication选择proposal 1. 选择和在vpn防火墙的ike策略里匹配的各项参数。

　　2.在authentication method, 选择pre-shared key; extended authentication.

　　3.点击 floppy disk图标以保存配置

　　2.5测试连接

　　1.在windows工具栏里右键点击vpn client图标选择my connections \<connection name>.

　　2.几秒钟后将出现登陆页面。

　　3.输入正确的用户名和密码信息后，客户端软件会显示 "successfully connected to my connections\<connection name>"的信息.

　　4.从安装客户端软件的pc上ping对方局域网内的主机，可以ping通.
